小型空調機用ドレントラップC・トラップ
- マイナス（負）圧対応
配管組込型フロートボール式
建築物衛生法関連政省令（通称：ビル管法）/国交省仕様対応
国際特許取得済み
個別空調用の小型空調機では、ドレン管からの空気の逆流を防止する措置が講じられていない事例が多いのが現状です。Ｃ・トラップを空調機毎に取り付けることによって、ドレン管を通じての空気の逆流を防止し、室内環境の汚染を防止することができます。
| 本体・蓋 | ポリカーボネイト |
|---|---|
| 内部部品 | ポリカーボネイト |
| 特殊フロートボール | ポリカーボネイト |
| パッキン | エラストマー |
製品の特長
- 封水が切れても特殊フロートボールが汚染空気の逆流を防止
- 防臭・防虫に優れた効果を発揮
- 小型空調機の排水トラップに最適な超コンパクト設計

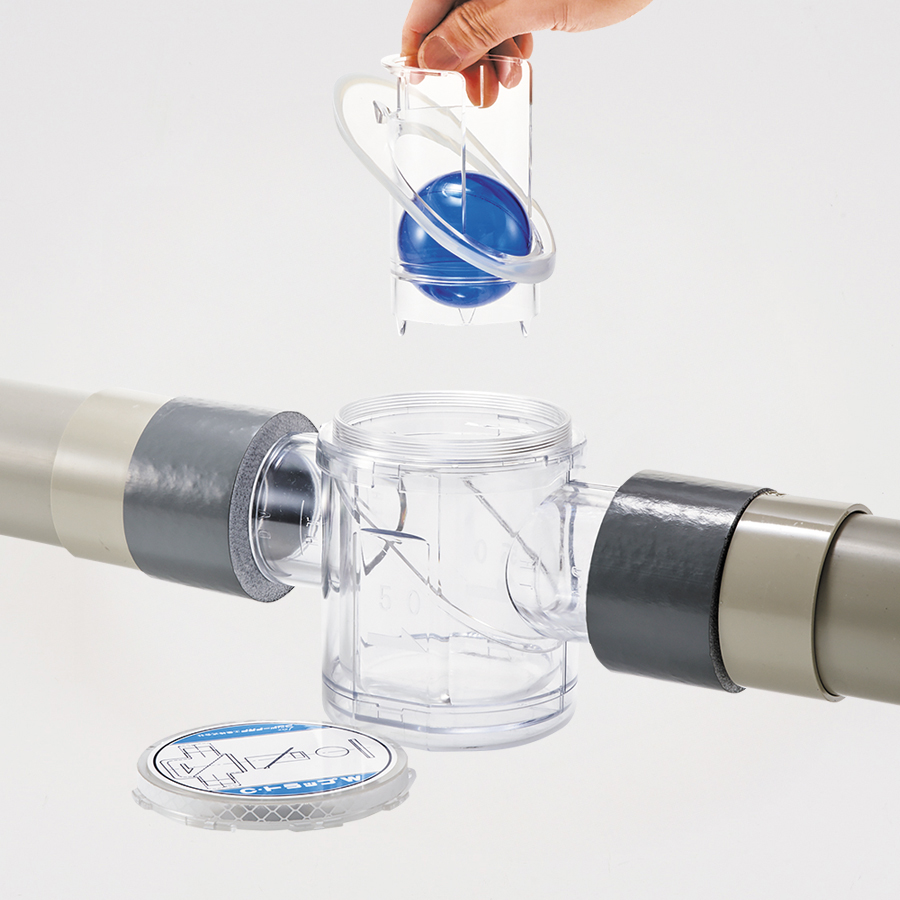

- 内部部品は簡単脱着で点検・清掃が容易
- 光反射テープで隠蔽部でも確認が容易
- 水平取付型
- 耐熱温度：90℃
対象機器
ファンコイルユニット／ビルマルチ空調システム（室内機）／小型パッケージエアコン（室内機）
外調機／設備用エアコン(天吊り、床置き)／その他の小型空調機 等
| 仕 様 | 形 式 | 対応静圧 | 品 番 | 接続口径 | 寸法［㎜］ | 標準価格 |
|---|---|---|---|---|---|---|

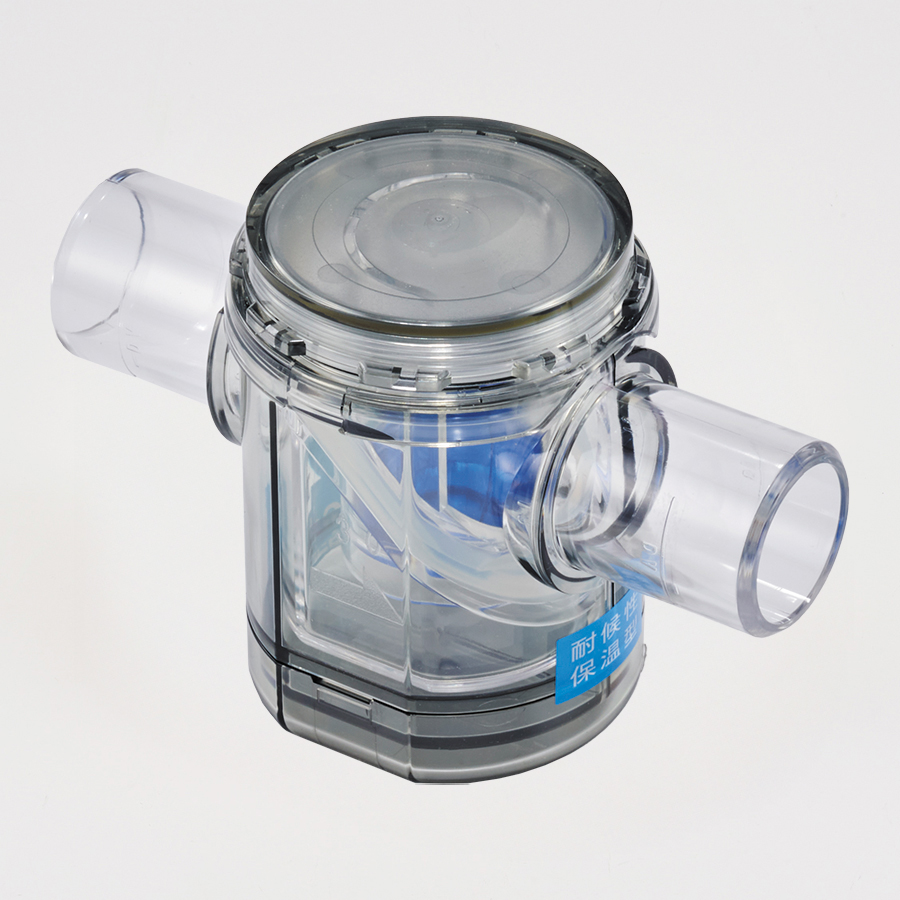

| 耐候性保温型 | UV型 マイナス（負）圧 | -1000〜0Pa | F-CTUV25 | 25A | 150×Φ81×101H | 18,000円 |
| F-CTUV30 | 30A | 158×Φ81×106H | 20,000円 | |||
| F-CTUV40 | 40A | 191×Φ102×125H | 23,000円 | |||
| F-CTUV50 | 50A | 219×Φ120×144H | 27,000円 | |||

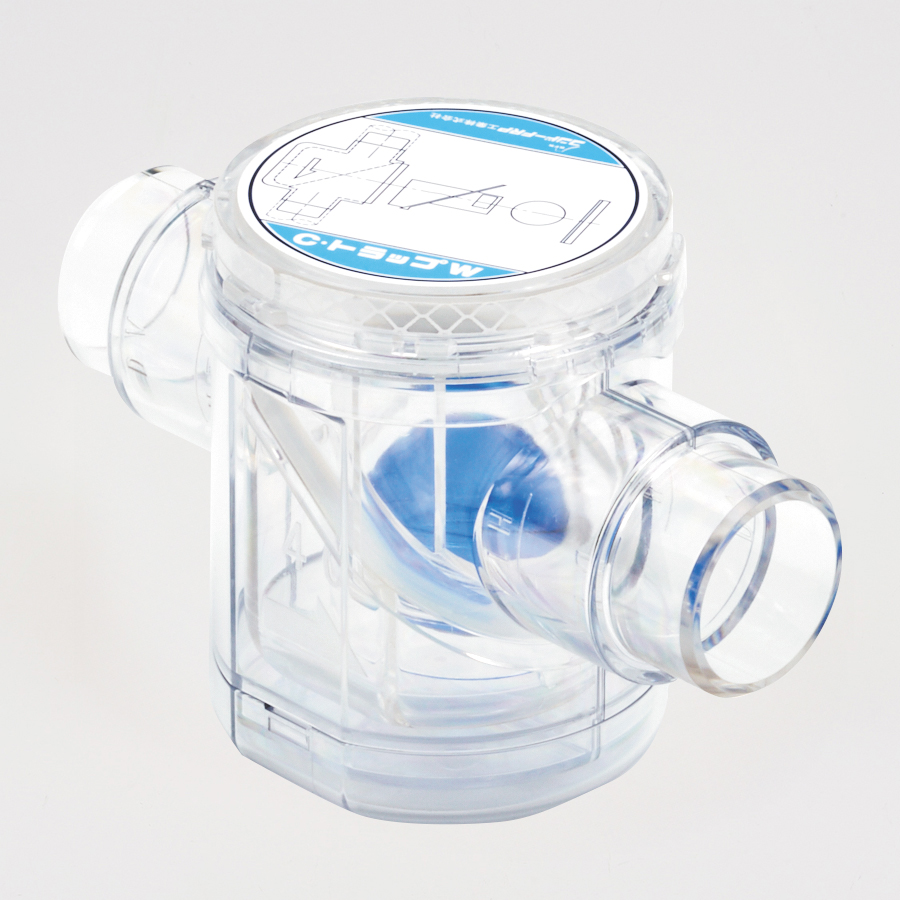

| 保温型 | W型 マイナス（負）圧 | F-CTW25 | 25A | 150×Φ81×101H | 15,000円 | |
| F-CTW30 | 30A | 158×Φ81×106H | 16,500円 | |||
| F-CTW40 | 40A | 191×Φ102×125H | 19,500円 | |||
| F-CTW50 | 50A | 219×Φ120×144H | 23,000円 | |||

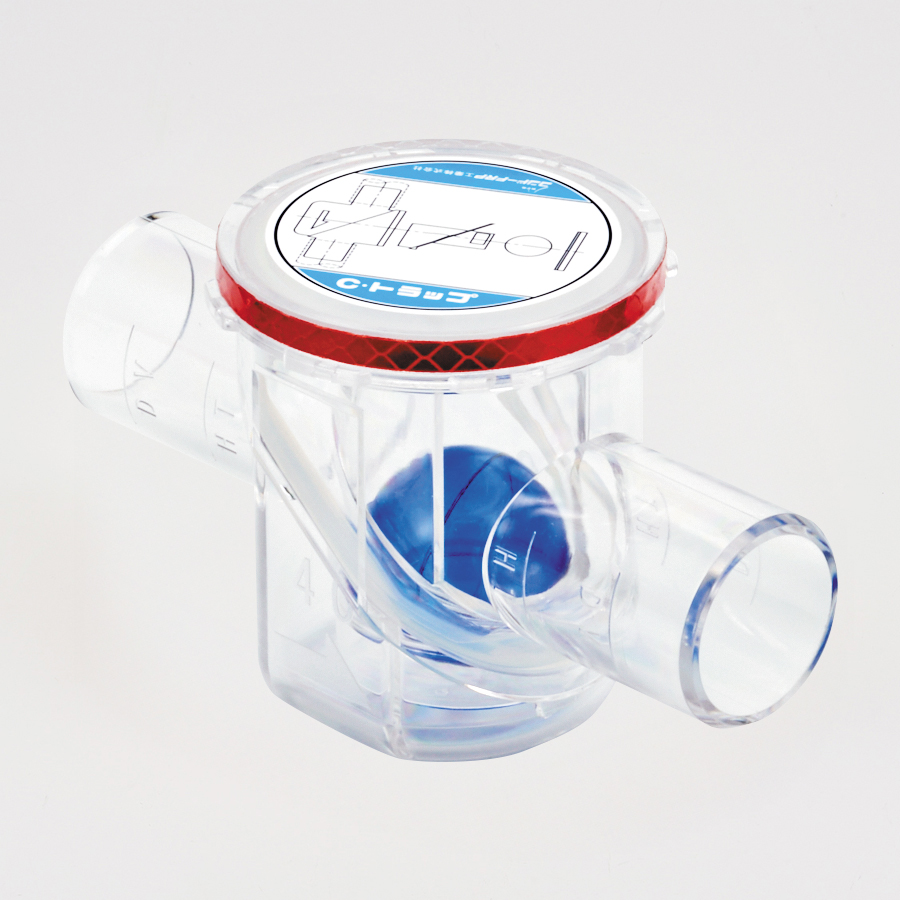

| 標準型 | マイナス（負）圧 | F-CT25 | 25A | 150×Φ78×82H | 12,000円 | |
| F-CT30 | 30A | 158×Φ78×87H | 13,500円 | |||
| F-CT40 | 40A | 191×Φ101×108H | 16,000円 | |||
| F-CT50 | 50A | 219×Φ119×127H | 19,000円 |
※価格は予告なく変更される場合があります。
※表示価格はすべて税抜価格です。
性能

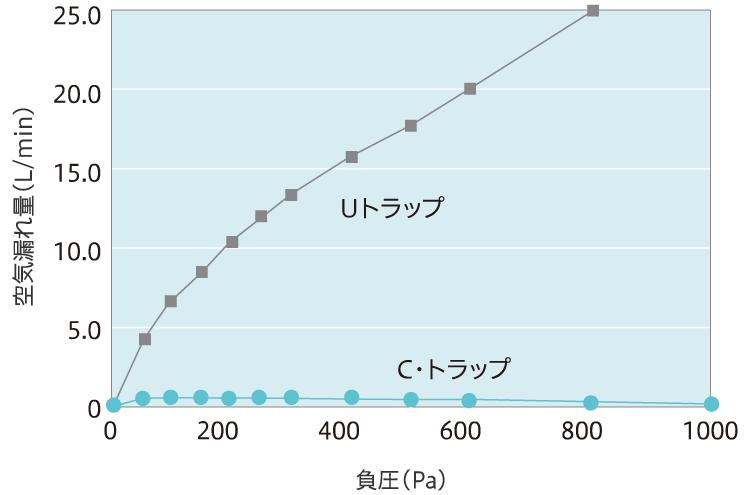

封水切れ時における空気逆流防止性能
結露水がなく、封水が切れた時でも、配管でＵトラップとした場合と比較して、Ｃ・トラップは空気の逆流がほとんどありません。
（大阪府立産業技術総合研究所 計測データ）
ドレン口静圧の求め方
ドレン口静圧 =
空調機の機内静圧 + （機外静圧÷2）
または
ドレン口静圧 =
空調機（ファン）の全静圧 − （機外静圧÷2）

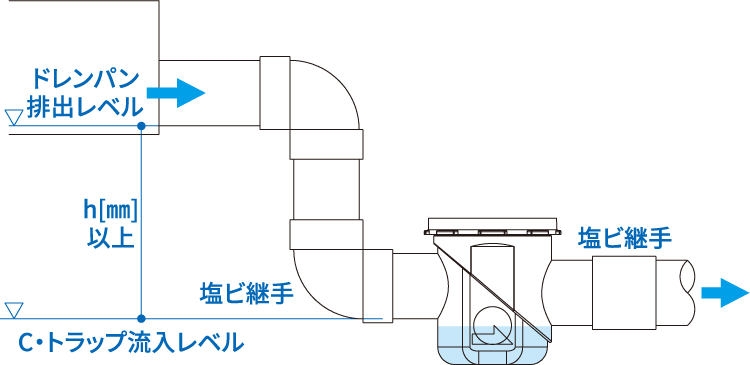

設置方法
接続する空調機のドレン口静圧に応じて落差が必要です。
落差の算出例全静圧400Pa機外静圧200Paの場合
落差h（㎜） ≧ ドレン口静圧（マイナス（負）圧）（Pa） ÷ 9.8
31≧（400－200÷2）÷9.8
∴落差は31㎜以上必要
カタログ・図面・取扱説明書はこちら
ダウンロードページへ

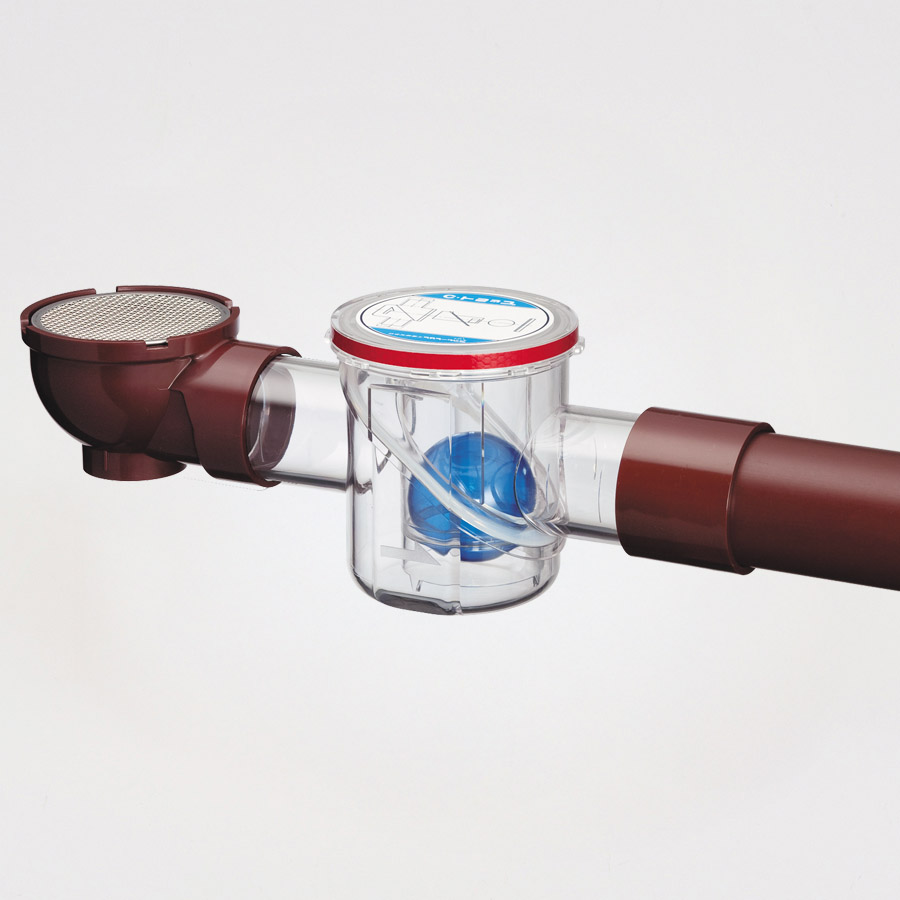

高温排水用集水継手＋フロートボール式トラップHC・トラップ
エコキュート・電気温水器には、間接排水に最適な専用ホッパー付トラップシステムＨＣ・トラップで、ワンランク上の高温排水配管を実現できます。その他に、自動エアー抜き弁の排水や電気温水器の膨張水排水等のトラップとして、様々な用途にご使用頂く事ができます。
| 本体・蓋 | ポリカーボネイト |
|---|---|
| 内部部品 | ポリカーボネイト |
| 特殊フロートボール | ポリカーボネイト |
| パッキン | エラストマー |
製品の特長
- 間接排水に最適なホッパー付きトラップ
- ホッパーはゴミの侵入防止用の金網付きで水はね防止構造
- ホッパー底部にHT VP50（VP50）を差し込み、高さ調整可能
- トラップにより下水からのガス逆流防止
対象機器
エコキュート、エコジョーズ、電気温水器等の排水／冷凍・冷蔵ショーケースの排水
その他間接排水にしなければならない機械排水 等
| 商品名 | 形 式 | 品 番 | 接続口径 | 標準価格 |
|---|---|---|---|---|
| HC・トラップ | 40A型 | F-HCT40 | 40A | 20,700円 |
| 50A型 | F-HCT50 | 50A | 23,100円 |
※価格は予告なく変更される場合があります。
※表示価格はすべて税抜価格です。
カタログ・図面・取扱説明書はこちら
ダウンロードページへ設置例
