中・大型空調機用/エアハン用ドレントラップA・トラップ
- プラス（正）圧対応
- マイナス（負）圧対応
- プラス（正）圧 保温型対応
- マイナス（負）圧 保温型対応
床置型のフロートボール式ドレントラップ
建築物衛生法関連政省令（通称：ビル管法）/国交省仕様対応

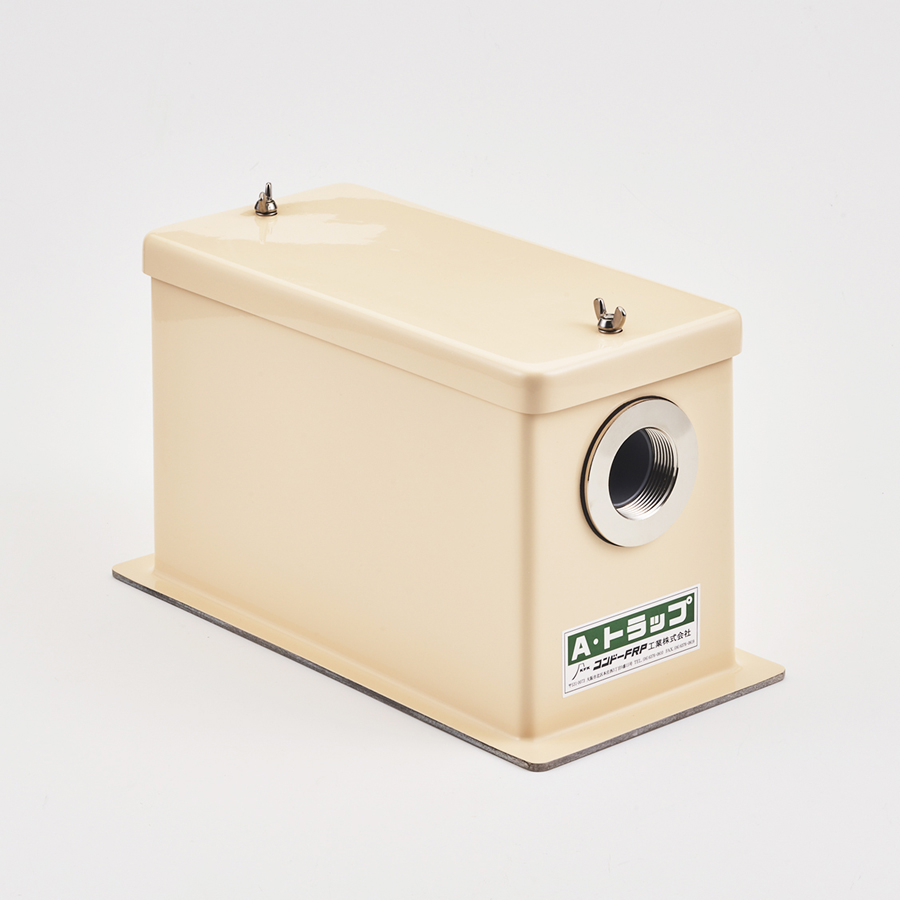

Ａ・トラップは、トラップ機能を箱型に納めた空調機用ドレントラップです。2つの逆止弁をもつ合理的な設計で、封水切れ時にも防臭・防虫効果を発揮します。40年以上の実績が物語るように、耐久性に優れ、保守・点検・清掃が容易な上、美観にも優れています。
| 本体・蓋 | FRP／SUS |
|---|---|
| トラップ・フロート弁室・流出管 | PVC／CPVC |
| 特殊フロートボール | ポリカーボネイト |
| フロート弁 | ポリエチレン |
| 蝶ボルト | SUS |
| 流入口・流出口ソケット | BS（メネジ）／SUS（メネジ） |
製品の特長

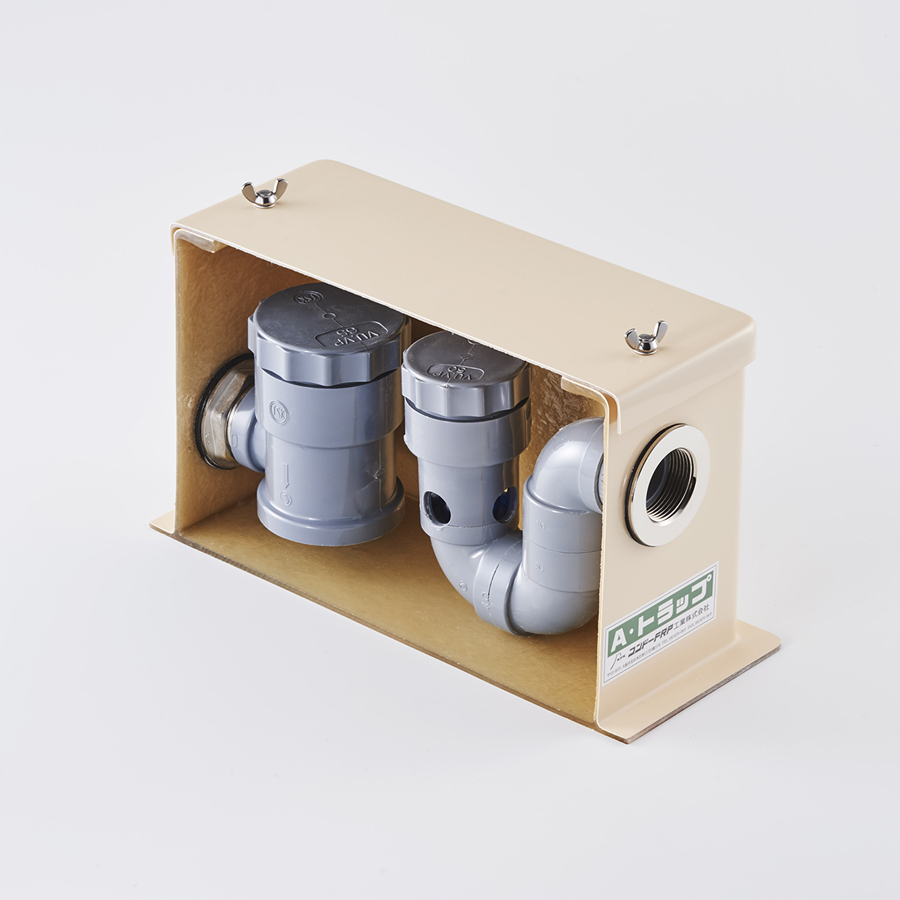

- フロートボールとフロート弁の2つの逆止弁により汚染空気の逆流を防止
- 防臭・防虫に優れた効果を発揮
- 錆びない、腐らないFRP本体
- 軽く、床置型であるので、搬入・据付・施工が容易
- 保守・点検・清掃が容易
- 耐熱温度（通常仕様：60℃／耐熱仕様：80℃）
対象機器
エアハンドリングユニット／その他の中・大型空調機／設備用PACエアコン(床置き) 等
※空調機のドレン口静圧が1000Pa未満の負圧となる場合には、Ｃ・トラップもご利用頂けます。
| 仕 様 | 形 式 | 対応静圧 | 品 番 | 接続口径 | 寸法［㎜］ | 標準価格 |
|---|---|---|---|---|---|---|
| FRP製 保温型 | SW型 マイナス（負）圧 | -3000〜0Pa | F-ATSW32 | 32A | 400×200×210H | 64,000円 |
| F-ATSW40 | 40A | 400×200×210H | 64,000円 | |||
| F-ATSW50 | 50A | 400×200×210H | 68,000円 | |||
| PW型 プラス（正）圧 | 0〜+1450Pa | F-ATPW32 | 32A | 400×200×210H | 64,000円 | |
| F-ATPW40 | 40A | 400×200×210H | 64,000円 | |||
| F-ATPW50 | 50A | 400×200×210H | 68,000円 | |||
| FRP製 | S型 マイナス（負）圧 | -3000〜0Pa | F-ATS32 | 32A | 350×180×200H | 42,000円 |
| F-ATS40 | 40A | 350×180×200H | 42,000円 | |||
| F-ATS50 | 50A | 350×180×200H | 46,000円 | |||

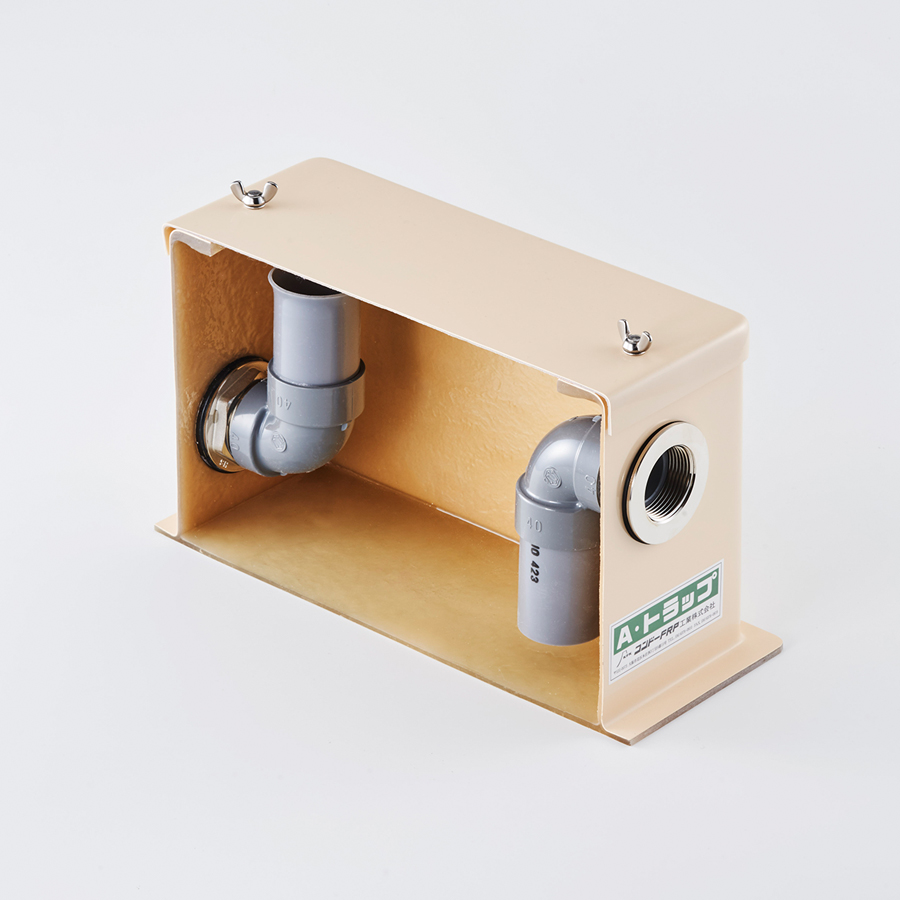

| P型 プラス（正）圧 | 0〜+1450Pa | F-ATP32 | 32A | 350×180×200H | 42,000円 | |
| F-ATP40 | 40A | 350×180×200H | 42,000円 | |||
| F-ATP50 | 50A | 350×180×200H | 46,000円 | |||

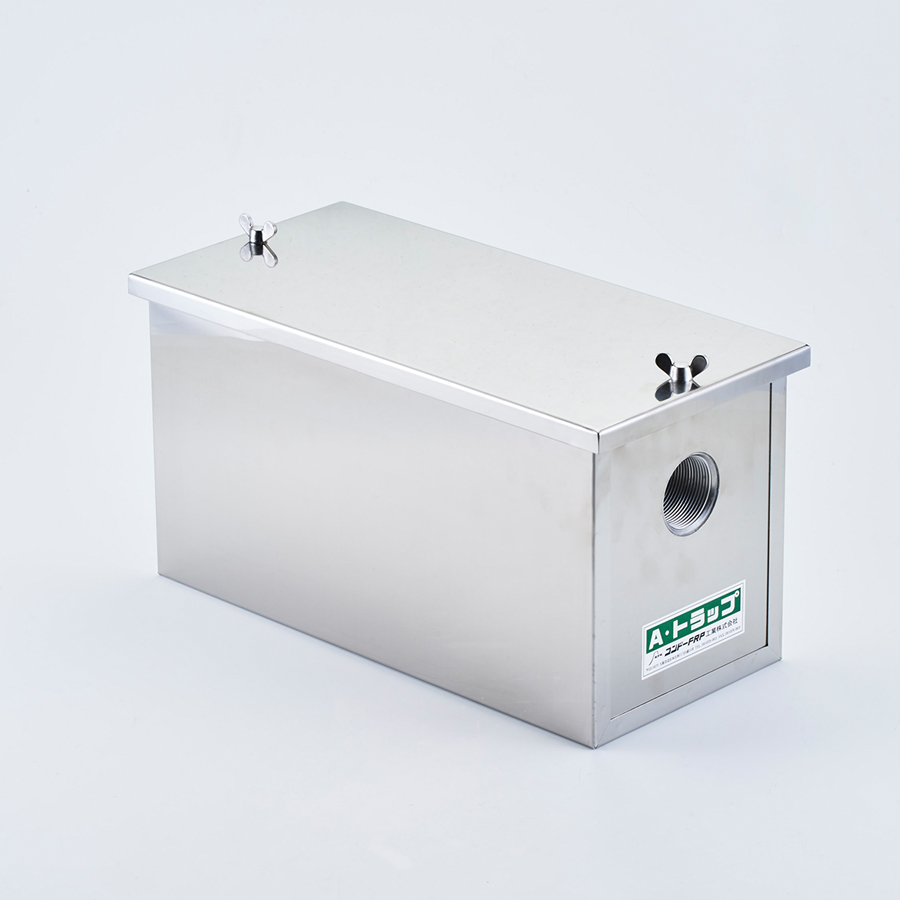

| ステンレス製 保温型 | S-SW型 マイナス（負）圧 | -3000〜0Pa | S-ATSW40 | 40A | 405×195×210H | 98,000円 |
| S-ATSW50 | 50A | 405×195×210H | 98,000円 | |||
| S-PW型 プラス（正）圧 | 0〜+1450Pa | S-ATPW40 | 40A | 405×195×210H | 98,000円 | |
| S-ATPW50 | 50A | 405×195×210H | 98,000円 |
※価格は予告なく変更される場合があります。
※表示価格はすべて税抜価格です。
特注品（FRP製のみ）
-
透明蓋（T）
4,000円
内部が見える、アクリル製の蓋に変更
-
耐熱型（H）
20,000円
内部部品の材質を耐熱仕様に変更
MAX80℃までのドレン温度に対応 -

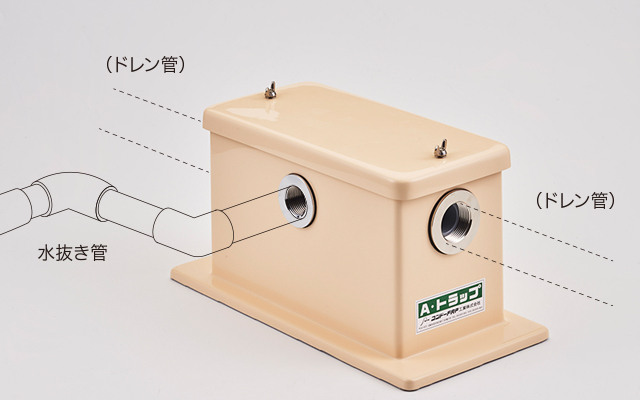

水抜き管接続口付（M）
6,000円/個
空調機からの水抜き管の接続口を付加
※サイズ15～50A×１～２箇所
接続口の位置変更についても承ります。 -

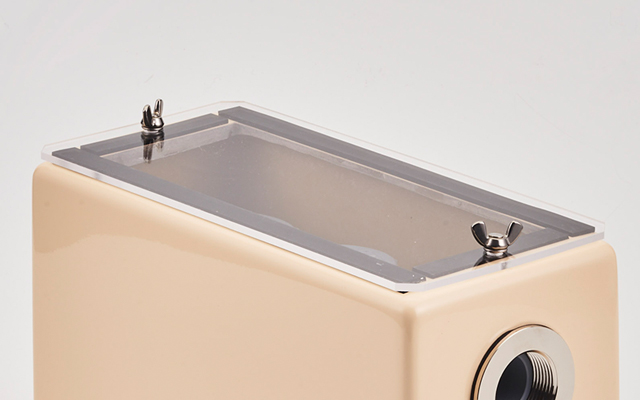

耐候性透明蓋（UV）
6,000円
屋外設置可能、透明ポリカーボネイト製の蓋に変更
A・トラップ特注品をご注文の際は
本体品番の後に特注品記号をつけてください。
カタログ・図面・取扱説明書はこちら

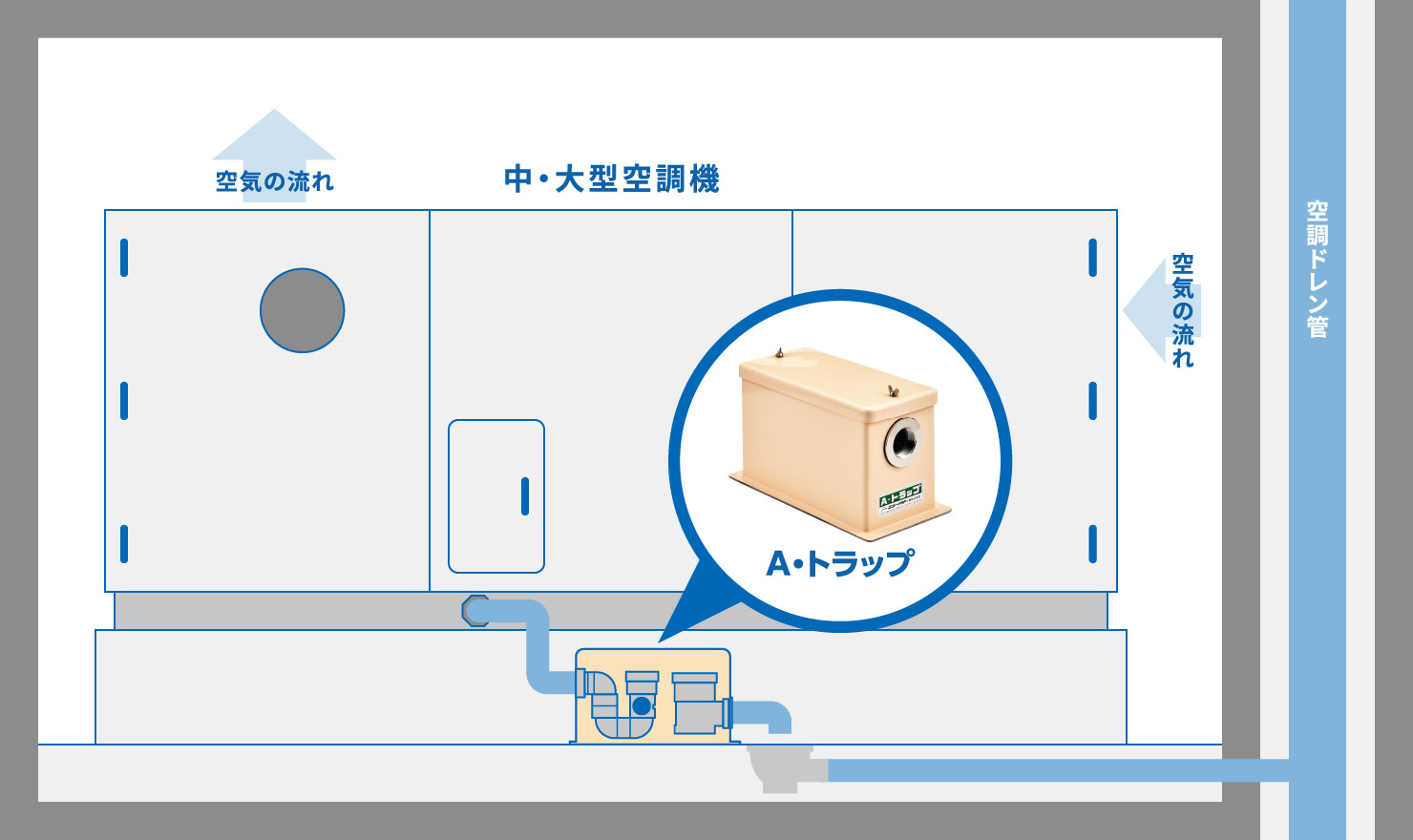

ダウンロードページへ設置例
